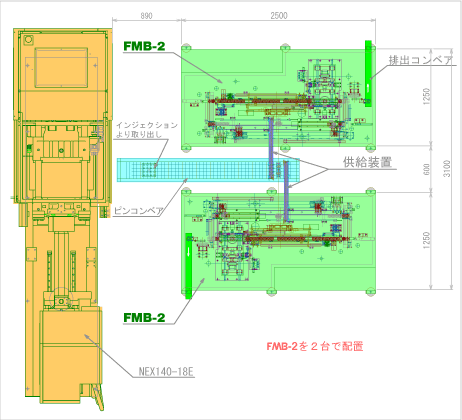

FMB-1FMB-2を2台使用した場合



機械規格



型號 FMB-1 FMB-2S
方式 直線式驅動 <-
運作方式 電動+空壓 <-
模具開關方式 對半分割 <-
生產數(毎分) 20 35
模具數 1 2
最大成形容量 200ml 120ml
最大瓶口內徑 20mm <-
最大瓶徑 50mm 38mm
最大瓶高 120mm <-
加熱器 2.0kw x 5 2.0kw x8
馬達 0.04kwx2,0.1kwx1 1.8kw
操作電源 24VDC <-
駆動電源 200/220v <-
操作用氣壓 0.5Mpa 800L/min 100L/min
成型用氣壓 4Mpa 200L/min 1300L/min
模具冷卻水10C 20L/min <-
加熱箱冷卻水25C 20L/min <-
機械尺寸
(LxWxH)(m)
2.5 x 1.25 x 2.0 2.68x1.33x1.92
機械重量 1.6ton 2.8ton
●表格中的數據,有時會為了改良 而在無預告的情況下逕行變更。
  請見諒。


小型容器専用延伸吹瓶機

節省空間

節省能源

高週期

高安定性等特性

小型容器等的生產線設置最為合適。

FMB模具模 具可於1小時内更換完成,因此可生產多種類的容器。

請點擊觀賞運作實況影片


ブロー型締ユニット

容器排出 瓶胚供給・ブロー
瓶胚供給・容器排出區

加熱・ブロー
加熱
  加熱箱
