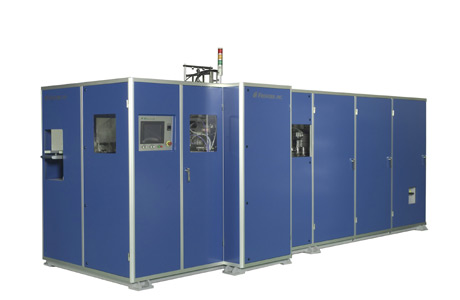

FMB-1

機械規格



型號 FTB2-5L FTB2-2L FTB2-5W FTB2-20L
方式 迴轉驅動 <- <- <-
運作方式 電動+空壓 <- <- <-
模具開關方式 伺服馬達驅動 <- <- <-
生產數(毎分) 33 <- 27 22
模具數 2 <- <- <-
最大成型容量 5000ml 2000ml 5000ml 20Ll
最大瓶口內徑 46mm <- 120mm 54mm
最大瓶徑 165mm 120mm 195mm
最大瓶高 365mm 320mm 310mm
瓶胚載具接頭數 72 <- 60
加熱區域數 1 1 4
加熱器 2kw x 10 2.0kw x7 2.0kw x36
操作電源 24VDC <- <- <-
驅動電源 200/220v <- <- <-
吹氣閥 機械式 <- <- <-
延伸桿 空壓+凸輪連動 <- <- <-
溫度感應 獨立紅外線感應 <- <- <-
操作方式 LED觸控板 <- <- <-
空氣壓力 4.0MPa <- <- <-
模具冷卻水10C 60L/min <- 100L/min <-
加熱箱冷卻水25C 100L/min <- 60L/min <-
給油 定時自動給油 <- <- <-
機械尺寸
(LxWxH)(m)
6.67
x2.02
x 2.60
<- 5.8
x2.25
x2.5

機械重量 6.7ton <- 8.0ton
●表格中的數據,有時會為了改良而在無預告的情況下逕行變更,請見諒。

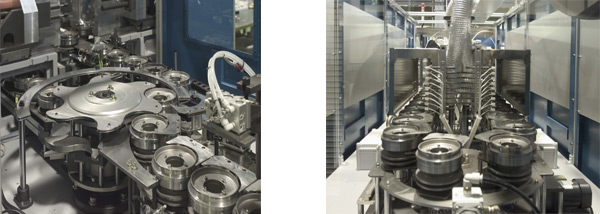

瓶胚供給


容器排出
