FR Series
高品質・高速生産・安定成形を追求した 日本製ロータリー式ブロー成形機
幅広い業界に対応できるよう、安易な操作性・省スペース化・クリーン対応をコンセプトとしたブロー成形機です。
主駆動部は全てサーボ駆動の「サーボシンクロシステム」を採用しクリーン化を実現。エア回収回路の採用によりブローエア消費量が当社機比最大50％削減されました。ボトルサイズに最適な型締めユニットを選択することで省スペース化とコスト低減に寄与しています。IoT活用による遠隔サービス体制の構築も可能になりました。（オプション装備）
| 生産能力 | 6,000BPH以上 |
|---|---|
| 容器サイズ | 0.35 ～ 10L |
| 容器例 | 飲料 / カップ / 一般食品 / 調味料 / 油 / 医薬品など |
| キャビ数 | 3 / 4 / 6 / 8 / 10 / 12 / 16 / 18 / 20 / 24 |
PF供給部
高速正立移送（ネック搬送）を採用
PF加熱部
細かな温度設定が可能。定電圧・ヒータ断線警報を標準装備
PF分岐部
PF受取りカムはシミュレーションを重ね省スペース化に貢献
ブロー成形部
型締めユニットを小型化し、最小角度で供給・取出しが可能
◆ FRシリーズ
◆ FR-24S
◆ FR-6L
◆ FR-16S
FR SERIES
FRシリーズ 機械仕様一覧
成形する容器のサイズ・容量に応じて、S・M・L・LL・XLの各タイプを展開しています。
機種別仕様・対応容器
標準タイプのL型を中心に、用途や成形容器に応じてカスタマイズ対応をしています。
| 機種 |
FR-3
特殊仕様
|
FR-4
|
FR-6
|
FR-8
|
FR-10
|

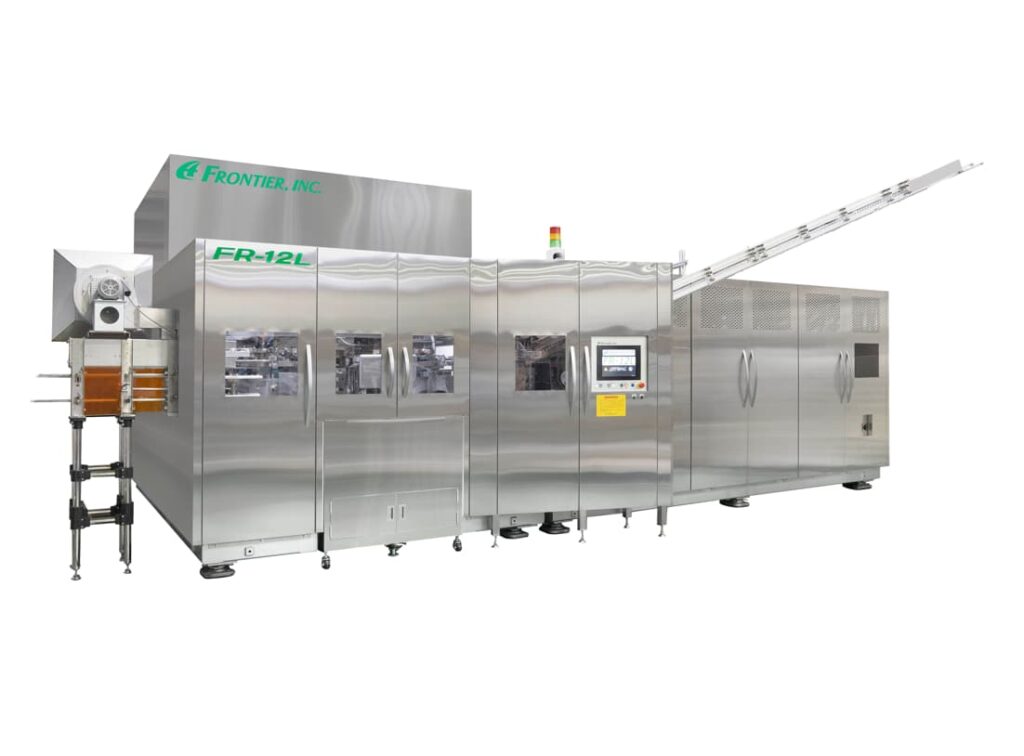

FR-12
|

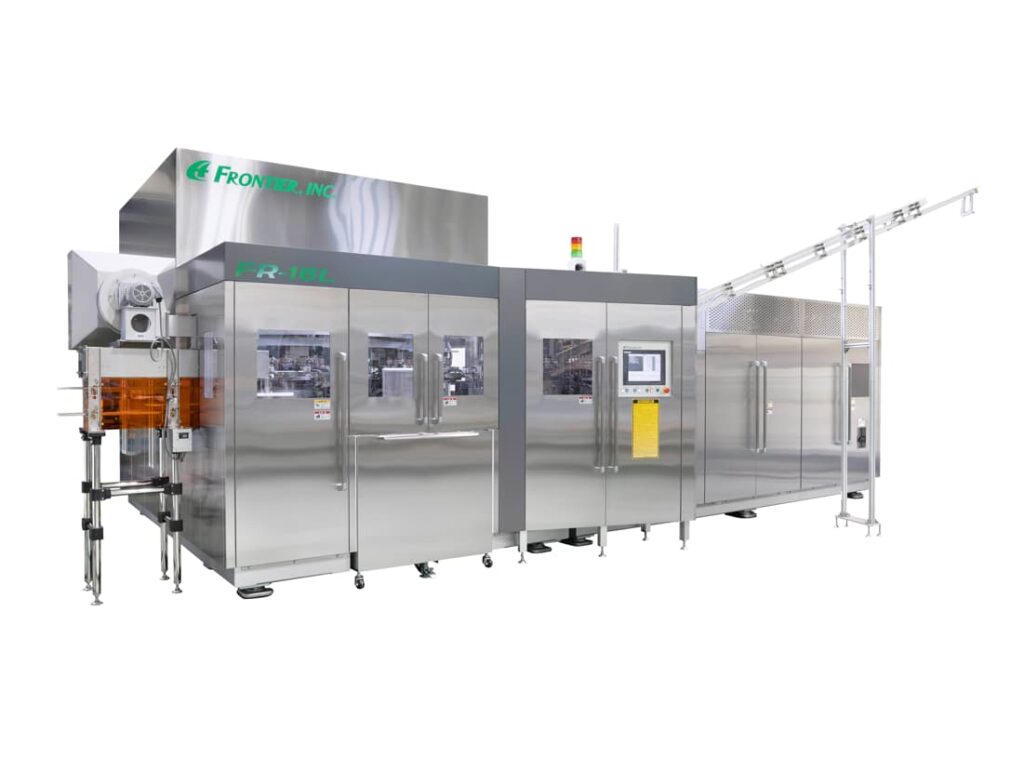

FR-16
|
FR-18
|
FR-20
|
FR-24
|
|---|---|---|---|---|---|---|---|---|---|---|
| 機械写真 |
|
|
|
|
NO IMAGE
|
|
|
NO IMAGE
|
|
|
| ブロー型取数 | 3 cav | 4 cav | 6 cav | 8 cav | 10 cav | 12 cav | 16 cav | 18 cav | 20 cav | 24 cav |
| 対応容器容量 | 0.35～10 L | 0.35～10 L | 0.35～10 L | 0.35～5 L | 0.35～2 L | 0.35～2 L | 0.35～2 L | 0.35～2 L | 0.35～2 L | 0.35～2 L |
| 対応容器タイプ | S / M / L / LL / XL | S / M / L / LL / XL | S / M / L / LL / XL | S / M / L / LL | S / M / L | S / M / L | S / M / L | S / M / L | S / M / L | S / M / L |
|
機械寸法 L × W × H |
仕様により異なります |
5,870 × 2,650 × 3,140 mm |
6,610 × 2,650 × 3,140 mm |
6,610 × 2,650 × 3,140 mm |
7,080 × 4,250 × 3,340 mm |
7,890 × 4,250 × 3,340 mm |
7,890 × 4,250 × 3,340 mm |
8,650 × 5,160 × 3,340 mm |
9,400 × 5,160 × 3,340 mm |
10,170 × 5,255 × 3,340 mm |
| 機械重量 | 仕様により異なります | 10,000 kg | 13,000 kg | 14,000 kg | 18,500 kg | 20,000 kg | 21,000 kg | 24,000 kg | 25,000 kg | 26,000 kg |
※FR-3は大型容器用の特殊仕様機のため、機械寸法・機械重量は仕様により異なります。
※機械寸法・機械重量は標準仕様 [L型] の参考値です。仕様によりサイズが変更となる場合があります。
※S・M・LL・XL型は特殊仕様となります。詳細な仕様についてはお問い合わせください。
対応容器サイズ
| タイプ | 仕様 | 最大成形容量 | 最大瓶径 | 最大瓶高 |
|---|---|---|---|---|
| S | 特殊仕様 | 350 ml | φ70 mm | 190 mm |
| M | 特殊仕様 | 1,000 ml | φ90 mm | 275 mm |
| L | 標準タイプ | 2,000 ml | φ120 mm | 320 mm |
| LL | 特殊仕様 | 5,000 ml | φ175 mm | 360 mm |
| XL | 特殊仕様 | 10,000 ml | φ210 mm | 405 mm |
※上記は各タイプにおける最大対応サイズの目安です。容器形状・材質・成形条件等により異なります。
FR-3XXL
FR-4M
FR-4L
FR-6M
FR-6L
FR-6XL
FR-8M
FR-8L
FR-12M
FR-12L
FR-16S
FR-16M
FR-16L
FR-20S
FR-24S
| キャビ数 | 0.35L /0.5L | ～1L | ～2L | ～5L | 5L～ |
|---|---|---|---|---|---|
| 3 | 〇 | 〇 | 〇 | 〇 | 〇 |
| 4 | 〇 | 〇 | 〇 | 〇 | 〇 |
| 6 | 〇 | 〇 | 〇 | 〇 | 〇 |
| 8 | 〇 | 〇 | 〇 | 〇 | |
| 10 | 〇 | 〇 | 〇 | ||
| 12 | 〇 | 〇 | 〇 | ||
| 16 | 〇 | 〇 | 〇 | ||
| 18 | 〇 | ||||
| 20 | 〇 | ||||
| 24 | 〇 |
